المقدمة
تلعب البوابات المنطقية دورًا حاسمًا في عالم التكنولوجيا الحديثة، حيث تشكل الأساس الذي يقوم عليه العديد من الأنظمة والأجهزة الرقمية. إن فهم هذه البوابات وكيفية عملها يعتبر أمرًا ضروريًا لأي شخص يرغب في فهم الإلكترونيات والمنطق الرقمي
عندما نتحدث عن البوابات المنطقية، ندخل عالمًا مثيرًا وأساسيًا في
ميدان الهندسة الكهربائية وعلوم الحاسوب. إن البوابات المنطقية هي عبارة عن عناصر
أساسية في تصميم الدوائر الإلكترونية وبرمجة الحواسيب، وهي تشكل أساسًا للعديد من
التطبيقات التكنولوجية التي نعتمد عليها في حياتنا اليومية.
في هذا المقال، سنقوم بفحص مفهوم البوابات المنطقية وأهميتها في
العلوم الهندسية والحاسوب. سنتعرف على أنواع البوابات المنطقية الشائعة وكيف يمكن
استخدامها لتنفيذ العمليات المنطقية البسيطة والمعقدة. سنلقي نظرة أيضًا على تاريخ
هذه التكنولوجيا وتطورها مع مرور الزمن.
سنقوم أيضًا بمناقشة بعض الأمثلة العملية لاستخدام البوابات
المنطقية في مجالات مثل علوم الحاسوب، والهندسة الكهربائية، وتصميم الدوائر
المنطقية، والذكاء الاصطناعي، وتطبيقات أخرى.
ماهي البوابات المنطقية
البوابات المنطقية هي عبارة عن أجهزة إلكترونية تستخدم في مجال الإلكترونيات الرقمية لأغراض معالجة وتحويل الإشارات الرقمية بناءً على المنطق الرياضي. لفهم هذا المفهوم بشكل أوضح، يمكن تقسيم البوابات المنطقية إلى عدة نقاط أساسية:
- الإشارات الرقمية: في عالم الإلكترونيات، تكون البيانات عادة عبارة عن مجموعة من الإشارات الرقمية. هذه الإشارات تتألف من مجموعة من الصفر والواحد (0 و1)، وتمثل معلومات مختلفة. على سبيل المثال، يمكن أن يمثل الصفر OFF والواحد .ON
- المنطق
الرياضي: يُفهم المنطق الرياضي على أنه القواعد والقوانين التي تحكم
العلاقات بين العناصر الرياضية، مثل العمليات الرياضية مثل الجمع والضرب والقوى
والمتغيرات المنطقية مثلAND ) ، OR، NO
- البوابات
المنطقية: هذه البوابات هي العناصر الأساسية في تصميم الدوائر الرقمية. تأخذ
البوابات المنطقية إشارات رقمية كمدخلات وتولد إشارة رقمية كمخرج. يتم تحديد سلوك
البوابة المنطقية بواسطة المنطق الرياضي، وتنفذ عمليات معينة على الإشارات الرقمية
بناءً على هذا المنطق.
بفضل
هذه البوابات وترتيبها بشكل مناسب، يمكن تصميم دوائر رقمية تنفذ مجموعة متنوعة من
الوظائف الرياضية والمنطقية، مثل الحسابات الرياضية والمنطقية وعمليات المقارنة
وأكثر من ذلك. هذا يسهم في تحقيق الأهداف المختلفة في مجالات مثل الحوسبة
والإلكترونيات وأنظمة التحكم، ويشكل الأساس الأساسي للتكنولوجيا الرقمية الحديثة.
أنواع البوابات المنطقية الأساسية
البوابات المنطقية الأساسية هي
العناصر الأساسية في منطق البوابات المنطقية وهي تُستخدم لتنفيذ العمليات المنطقية
البسيطة. هنا سأشرح ثلاثة من أهم البوابات المنطقية الأساسية وكيفية عمل كل منها
بالتفصيل:
: AND Gate
بوابة الـ AND هي إحدى البوابات المنطقية
الأساسية في الالكترونيات الرقمية وعلم المنطق الرقمي. تُستخدم هذه البوابة للقيام
بعملية الـ AND اللوجيكية بين إشارتين (أو أكثر)، والتي تعتبر صحيحة إذا كانت جميع
الإشارات المُدخلة صحيحة. إذا كان أي من المدخلات يكون خاطئًا، فإن الناتج سيكون
خاطئًا أيضًا.

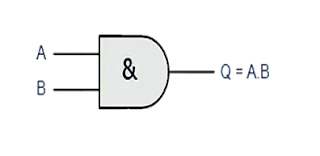

رمز بوابة الـ AND يعبر عادة عنه برمز الضربة (.) أو عبارة عن واجب رياضي. إليك رمز البوابة الـ AND
حيث:
- A و B هما المدخلات (إشارات منطقية) ،
ويمكن أن تكون إحدى القيمتين: صحيح (1) أو خاطئ (0).
- C هو الناتج، وسيكون صحيحًا (1) إذا
كانت كل المدخلات صحيحة، وسيكون خاطئًا (0) إذا كان أي من المدخلات خاطئًا.
لنلقي نظرة على جدول الحقيقة (Truth Table) الذي يمثل عملية الـ AND
من الجدول أعلاه، يمكن ملاحظة أنه إذا كانت المدخلات A و B متساويتين وتساويان 1، فإن الناتج سيكون 1 (صحيح). في جميع الحالات الأخرى، سيكون الناتج 0 (خاطئ).
ببساطة، بوابة الـ AND تستخدم
في العديد من التطبيقات في الالكترونيات الرقمية، مثل إنشاء دوائر منطقية معقدة،
وتنفيذ العمليات الرياضية اللوجيكية، وبناء المنطق المعقد للأنظمة الرقمية مثل
الحواسيب والأتمتة.
OR Gate:
بوابة الـ "OR" هي ايضا إحدى البوابات المنطقية الأساسية في علم المنطق الرقمي وهي تستخدم
للقيام بعملية الجمع المنطقي بين إشارتين منطقيتين. هذه البوابة تأخذ إشارتين
كمدخلات وتعطي إشارة واحدة كمخرج. وظيفتها هي إعطاء إشارة مخرجة بقيمة صحيحة (1)
إذا كان أحد إشارتي المدخلات صحيحًا (1) على الأقل، وإعطاء إشارة مخرجة بقيمة
خاطئة (0) إذا كانت كل إشارات المدخلات خاطئة (0)
يمكن تمثيل بوابة ال OR بواسطة الرمز المنطقي التالي:

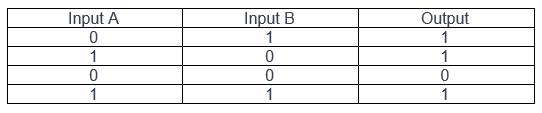

وهذا مثال بسيط على جدول الحقيقة (Truth Table) لبوابة OR
في هذا المثال، يمكن أن نرى كيف تقوم بوابة OR بإعطاء إشارة خرج تكون 1 إذا كان أحد المدخلات أو كلاهما 1، وتكون 0 إذا كانت كلا المدخلات 0.
تُستخدم بوابات OR بشكل شائع في الدوائر الإلكترونية والمنطق الرقمي للعديد من التطبيقات مثل تصميم الأبواب اللوجيستية وبناء المنطق المعقد.
: NOT Gate
بوابة NOT هي النوع الثالث من البوابات الأساسية في منطق البوابات الرقمية، وهي تُستخدم لتغيير حالة الإشارة الرقمية المُدخلة إلى حالتها المعكوسة.
يُمثل الرمز الخاص بها عادة بشكل دائرة مع واجهة إدخال واحدة وواجهة إخراج واحدة.
يمكن تمثيل بوابةNOT بواسطة
رمز منطقي كما يلي:
حيت ان Q = معكوس A
وهذا مثال بسيط على جدول الحقيقة (Truth Table) لبوابة NOT
الاستخدامات العملية للبوابات المنطقية
يمكن استخدام البوابات المنطقية في
مجموعة متنوعة من التطبيقات في مجالات مثل الإلكترونيات، والحوسبة، وأنظمة التحكم.
إليك أمثلة عملية على كيفية استخدام البوابات المنطقية في هذه المجالات:
- بوابات الـAND ) الـ(OR تستخدم في تصميم الدوائر الرقمية لإنشاء منطق العمليات مثل جمع البيانات واستبعادها.
- بوابات الـ )(NOT تستخدم لتكبير أو تقليل الإشارات الرقمية.
- في تصميم المنطق المزدوج (Flip-Flops) للتخزين والتحكم في المعلومات.
- تستخدم البوابات المنطقية في تصميم وحدة المنطق المركبة لإجراء العمليات الحسابية مثل الجمع والضرب والقسمة.
- في تصميم وحدة التحكم للمعالجات الرقمية والميكروكنترولر.
- في بناء الشبكات العصبية الاصطناعية حيث تستخدم البوابات المنطقية في تنفيذ العمليات الرياضية لتدريب النماذج.
- تُستخدم البوابات المنطقية لإنشاء منطق التحكم في الأنظمة المؤتمتة مثل أنظمة التحكم في المرور المرئي والأنظمة الصناعية.
- في تصميم وحدات التحكم البرمجية (PLC) التي تستخدم في معالجة المداخل وتوجيه الإخراج للماكينات والمعدات الصناعية.
- في تنفيذ العمليات المنطقية المعقدة مثل القرارات المنطقية والسيطرة على العمليات الصناعية.
تطور البوابات المنطقية
يمكننا تقديم فكرة عامة عن تطور البوابات المنطقية عبر الزمن وكيف تأثرت هذه
التطورات بالتكنولوجيا. يمكن تقسيم هذا التطور إلى مراحل رئيسية كما يلي:
- البوابات
البسيطة: في البداية، كانت البوابات
المنطقية بسيطة ومعدودة، مثل البوابة AND والبوابة OR والبوابة NOT . كانت هذه البوابات تستخدم في الأنظمة المنطقية البسيطة مثل
الحواسيب القديمة والآلات الحسابية الأولى.
- البوابات
المتقدمة: مع تقدم التكنولوجيا وزيادة تعقيد الأنظمة
الإلكترونية، ظهرت بوابات منطقية أكثر تعقيدًا مثل بوابة XOR وبوابة NAND . تمثل هذه البوابات تطورًا كبيرًا لأنها تستخدم في بناء المنطق المعقد
والحسابات الرقمية الأكثر تعقيدًا.
- البوابات
البرمجية: مع ظهور الحواسيب الرقمية والميكرومعالجات، تطورت
البوابات المنطقية لتصبح جزءًا من البرمجيات بدلاً من الأجهزة الفعلية. ظهرت لغات
البرمجة والمنطق الرقمي التي تسمح ببناء البوابات المنطقية باستخدام البرمجة بدلاً
من الأسلاك والأبواب الفعلية.
- المنطق القابل للبرمجة: مع تطور التكنولوجيا، أصبح بإمكاننا تحميل برامج مختلفة على أجهزة مثل FPGA (مجالات البرمجة المنطقية القابلة للبرمجة)، مما يسمح بتعديل وتخصيص بوابات المنطقية بسهولة وفقًا لاحتياجات المشروع.
تأثرت
هذه التطورات التكنولوجية في البوابات المنطقية على العديد من المجالات بما في ذلك
الحوسبة، والاتصالات، والإلكترونيات، وعلوم البيانات. تحدث هذه التغييرات على مر
الزمن بسرعة كبيرة وتمهد الطريق لتقنيات جديدة وتطبيقات مبتكرة في مختلف المجالات.
في الختام، يمكن القول إن البوابات المنطقية تمثل عنصراً أساسياً وحجر الزاوية
في العالم الرقمي الحديث. فهي تشكل الأساس للعديد من التكنولوجيات التي نعتمدها
يومياً، سواء كان ذلك في الحواسيب الشخصية، أجهزة الهواتف الذكية، أو حتى في
الأنظمة المعقدة مثل الذكاء الاصطناعي والشبكات العصبية الاصطناعية.
للمهندسين والمبرمجين والمهتمين بعلوم الحاسوب، فإن فهم واستخدام
البوابات المنطقية يعد أمرًا ضروريًا لتطوير التطبيقات والأنظمة الحديثة. إذ يتيح
لهم ذلك تصميم دوائر معقدة وبرمجة أنظمة قوية بشكل فعال ودقيق.
بالإضافة إلى ذلك، يمكن أن تلعب فهم البوابات المنطقية دورًا مهمًا
في تعزيز التفكير النقدي ومهارات حل المشكلات. فالعمل مع البوابات المنطقية يتطلب
التفكير بشكل منطقي ودقيق، وهو مهارة قيمة للتطبيق في الحياة اليومية وفي مجالات
أخرى أيضًا.
أشكركم على وقتكم. أتمنى أن تكون هذه المقالة قد أضافت لكم قيمة جديدة.
أدعوكم للمشاركة في النقاش حول هذا الموضوع من خلال ترك تعليقات في
أسفل التدوينة. يمكنكم طرح أسئلة أو تقديم أفكار أو تجارب شخصية.
